应用

在摄像机和控制中心之间需要安全数据控制传输的光纤CCTV网络系统

交通监控、工业监控、楼宇监控、电视会议等

特点

非压缩无延时8/10位数字式编码传输

视频带宽10MHz

传输两端完全绝缘

单模光纤传输距离5 ～ 80KM

恶劣环境下仍可以安全传输

不受电磁干扰

结构小巧，成本低，高可靠

PAL、NTSC、SECAM制式兼容

全部采用SMD表面贴封技术

紧凑的独立式封装可安装在任何平面

产品描述

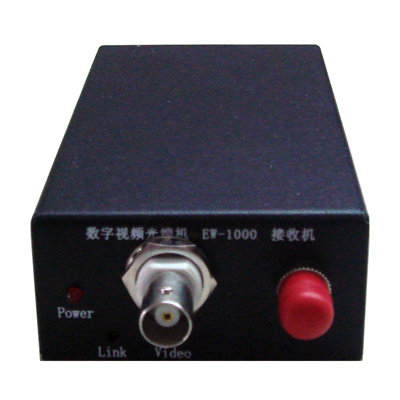

EW-1100光端机由光发射部分和光接收部分组成，光发射部分利用数字视频技术发射视频信号以及数据信号，接收部分提供控制用的数据信号。

EW-1100T光发射机利用数字视频技术，使光信号调制率增大，发射光功率可调。因此无论链路长度和光纤类型怎么变化，都不存在接收机功率饱和问题。同时包括输入视频信号和数据信号指示灯，以便检查系统故障。

EW-1100R光接收机利用同步触发技术实现自动增益控制，在任何照明条件下均可得到摄像机传输的标准稳定图，同时将控制信号准确的传输给前端受控设备。

技 术 参 数

电气参数

视频

视频带宽 2Hz～10MHz

视频输入/输出阻抗 75Ω

视频输入/输出幅值?? 1Vp-p

微分增益 <1%

微分相位 <0.7°

视频接口 BNC

信噪比 >67dB（典型值）

音频

音频带宽 300Hz～4KHz

信号阻抗 600 Ω

音频接口 RJ45

数据

数据接口 RJ45

数据速率 DC ～ 200Kbps

电源 12VDC 2A(T+R)

9 ～12VDC 500mA(T+R)

光学参数

光波波长 850nm,1310nm,1550nm

光路允许损耗 12dB ～18dB（单模双芯1310）

30dB（单模单芯1310/1550WDM）

接收工作波 800nm ～900nm/1270～1550nm

接收灵敏度 <-30dBm

接收饱和度 >-17dBm

光纤接口 ST、FC或SC可选

物理参数

电源要求 ±5VDC （我公司免费配带电源）

尺寸（mm） 125×105×35

重量 0.50kg（T&R）

工作温度 -40℃ ～ +80℃

相对湿度 0 ～95%（无冷凝）

平均无故障时间（MTBF）>100,000小时
